VERON afdeling Friese Wouden
Afdelingsblad 'CQ Friese Wouden'
bew. PA3BWZ
Onderstaand artikeltje stond in CQ-DL van 11 november 1992. Misschien is het voor diverse amateurs een oplossing om van storende invloeden af te komen.
In figuur 1 is het schema van de schakeling weergegeven. Op 30 MHz zal de demping ongeveer 60 dB zijn.

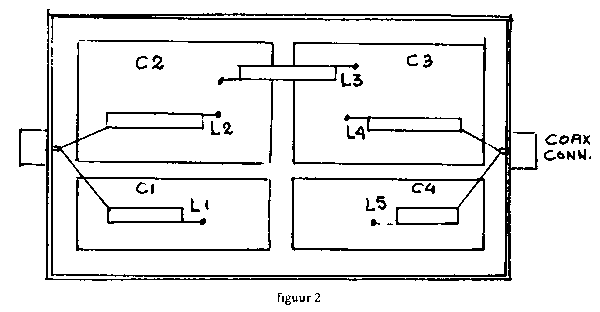

Bij een conventionele opbouw, met spoelen en condensatoren (opbouw) wordt deze waarde alleen bij lage frequenties bereikt. Maar in het gebied 300 - 1000 MHz heeft het filter nauwelijks of helemaal geen demping meer. De oorzaak daarvan zijn hoofdzakelijk de parasitaire inducties van de verbindingsdraden van de condensatoren. Bij het hieronder geschetste bouwvoorbeeld worden deze nadelen omzeild. Uitgegaan wordt van dubbelzijdig printplaat van glasfiber. De uiteindelijke vorm kan men op eenvoudige manier zelf maken. De rechthoekige vlakken, waarvan de afmetingen in figuur 2 zijn aangegeven, vormen de condensatoren. Uitgangspunt hierbij is, dat voor 1 pF ongeveer 31 mm2 plaatmateriaal nodig is. De hieronder genoemde maten geven een capaciteitswaarde, die ongeveer 2 pF kan afwijken. Met een capaciteitsmeter kan de juiste waarde bepaald en gecorrigeerd worden.
Buitenmaten van de printplaat 165 x 120 mm. Zijwanden 55 mm hoog. Aan de onderzijde ca 5 mm laten oversteken, om aan de aardzijde van de printplaat te solderen. Maatvoering van de condensatorvlakken:
| C1/4 | 50 Ohm | 75 x 21 | = 1575 mm2 |
| 75 Ohm | 67 x 16 | = 1072 mm2 | |
| C2/3 | 50 Ohm | 75 x 72 | = 5400 mm2 |
| 75 Ohm | 67 x 25 | = 3685 mm2 |
Dikte printplaat 1.5 mm
Legenda
| 50 Ohm | 75 Ohm | |
| C1/4 | 50 pF | 35 pF |
| C2/3 | 170 pF | 120 pF |
| L1/5 | 5 w | 6 w |
| L2/4 | 8 w | 11 w |
| L3 | 9 w | 13 w |
| F1 | 44,4 MHz | 47,0 MHz |
| F2 | 25,5 MHz | 25,2 MHz |
| F3 | 32,5 MHz | 31,8 MHz |
Spoeldiameter ongeveer 12-13 mm. Draaddikte 2 mm
Bouw en afregeling
De voorbewerkte zijkanten worden "waterdicht' aan de printplaat gesoldeerd. Tevens worden de antenne connectoren ingebouwd. De afregeling kan met een griddipper worden uitgevoerd. Mooi zou ijn als de dipper eerst met een frequentieteller geijkt kan worden. L2 en L4 worden uit het filter verwijdert en de connectoren worden kortgesloten. Er ontstaan nu drie resonantiekringen, te weten, L1-C1, L5-C4 en C2-L3-C3. Door indrukken c.q. uittrekken van L1 wordt kring L1-C1 op de resonantiefrequentie F1 afgeregeld. Het zelfde doen we met L5-C4. Aansluitend stemmen we door het deformeren van L3 de kring C2-L3-C3 af op F2. Daarna wordt L3 voorzichtig verwijderd en de kortsluitingen in de connectoren weggehaald. L2 en L4 worden weer ingesoldeerd. De nu ontstane kringen C1-L1-L2-C2 en C4-L5-L4-C3 worden op F3 afgeregeld. ALS HET GOED IS MOETEN ALLEEN L2 en L4 GEWIJZIGD WORDEN. Na het weer insolderen van L3 is het filter bedrijfsklaar.
Veel plezier met het nabouwen en veel succes.
Jan - PA3BWZ
