Na de vorige keer een wat theoretisch verhaal nu dan de uitleg, hoe een superstar ss360 zich voor weinig geld laat ombouwen naar de 10 meter. Begin met de ontmanteling van het apparaat en verwijder ook het front. De eerste stap is vervolgens het verwijderen van de bestaande "band" schakelaar. De schakelaar kan los gedraaid worden. Van de schakelaar lopen 3 draden naar de binaire teller ic's (mc14008bcp) op de print. De benaming op de print bij deze aansluitingen zijn mx 1, 2 en 3. Deze draden kunnen worden verwijderd. Van de print naar de schakelaar loopt nog een geel draadje met de naam sft. Dit draadje moet bij de schakelaar los gesoldeerd worden. Het draadje, dat van de mode schakelaar naar de "band" keuze schakelaar loopt, is de +8 volt lijn. Dat hebben we straks weer nodig bij de nieuwe schakelaar. Dit draadje solderen we ook los van de band" schakelaar, evenals de zwarte draad, een aarde aansluiting.

Als nieuwe schakelaar kunnen we een normaal in de handel verkrijgbaar type (12 standen) gebruiken. Deze zijn wel groot, maar hij past nog net op de plaats van de oude schakelaar. Wel moet hier voor het gat in het front groter worden gemaakt. Een klusje waar je voorzichtig mee moet zijn. Als de boor uitschiet, ben je veel langer bezig met het herstellen van die problemen, dan met de ombouw. Soldeer vervolgens de beide binaire teller ic's van de print af (2x mc14008bcp). Soldeer hiervoor in de plaats 2 ic voetjes van een goede kwaliteit. Buig van een van de beide ic's de voetjes 2, 4, 6, en 15 horizontaal en druk dit in de ic voet waar ic 6 eerst zat. Buig van het andere ic de pootjes 2, 4, 6, 14 en 15 horizontaal en plaats dit in het ic voetje waar eerst ic 7 zat. Denk er om, de ic's zijn tegengesteld aan elkaar gemonteerd! Vervang de jumper (JP55), het draadbrugje tussen pin 9 van het PLL ic (mc145106) en de massa door een weerstand van 47 K ohm. Soldeer een draadje van pin 14 ic 7 naar pin 9 ic 5 (PLL ic).

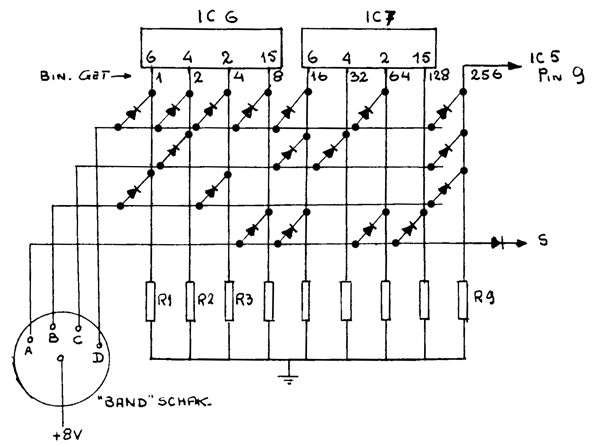

Om te controleren of alles tot zo ver is goed gegaan, kun je het apparaat even aansluiten en met een frequentie teller vaststellen, dat op kanaal 1 de frequentie 25.845 is (op zenden uiteraard). Meestal moet je hiervoor wel het vco spoeltje wat verstemen (l 18) voor dat het vco lokt. Is de frequentie anders dan is het contact tussen de ic's en de ic voetjes niet goed of zijn de ic voetjes niet goed gesoldeerd. Voor de verschillende 40 kanalen segmenten moet een diode matrix printje worden gemaakt. Ik heb dit op gewoon zgn. gaatjes print gemaakt. Het lijkt wel wat minder mooi als een echte print, maar het werkt goed. Een stukje gaatjes print van ongeveer 6 bij 8 cm. is voldoende groot voor het opzetten van een en ander. Het printje kan er in grote lijnen net zo uit komen te zien als het getekende schema. De van "boven naar beneden lopende" printsporen zijn de onderliggende printbanen, de van links naar rechts getekende printsporen de bovenliggende printbanen. De draden van de weerstanden en diodes kunnen als printspoor gaan dienen. Voor elk 40 kanalen segment komt er een rij diodes. Probeer dit ook zo goed mogelijk op een rij te houden voor de overzichtelijkheid. Voor de verbinding van het printje naar de schakelaar en van het printje naar de binaire tellers heb ik een stukje meerkleurig lintkabel gebruikt.

Onderdelenlijst

R1 t/m R9:    47k
Diodes:        1N4148
S:               SFT aansluiting op de print

"Band" schakelaar aansluiting

A = "N" 216 (28.005 - 28.445 MHz)
B = "N" 261 (28.455 - 28.895 MHz)
C = "N" 306 (28.905 - 29.345 MHz)
D = "N" 351 (29.355 - 29.795 MHz)

De gebruikte diodes zijn allemaal van het (goedkope) 1n4148 type. Het 256 "printspoor" moet worden verbonden met pootje 9 van het PLL ic. De "koude" kant van de weerstanden kan worden verbonden met de zwarte draad (massa), welke eerst aan de originele band schakelaar zat. De diode, met daarbij de aanduiding sft, wordt verbonden met de (gele) draad, die naar de aansluiting sft op de print gaat . Deze functie trekt het vco naar beneden, zodat deze wat breedbandiger wordt. Ik heb gekozen voor 'het horizontaal buigen' van de programmeer aansluitingen en hieraan de aansluitingen, komende vanaf de nieuwe diode matrix, te solderen. Op deze manier wordt bereikt, dat de originele, op de print gemonteerde diode matrix, geen enkele betekenis meer heeft.

Ik geef toe, dat het geen erg fraaie oplossing is en dat er elegantere methodes zijn. Een aansluiting aan de soldeerzijde van de print is natuurlijk ook mogelijk, maar dan moet er wel op gelet worden, dat bepaalde print sporen worden onderbroken. In de originele 120 kanalen cb versie zijn bepaalde programmeerlijnen met elkaar verbonden, omdat de situatie op alle drie de "banden" gelijk blijft. Ik heb hier de tekening gemaakt voor 4 banden dus een maximum frequentie van 29.795, maar wil je een breder bereik, dan kun je er eenvoudig een paar rijen diodes bij plaatsen. Om bijvoorbeeld een repeater shift in te bouwen, kun je simpel weg voor ontvangst en zenden 2 verschillende "N" codes programmeren en door middel van een relais omschakelen tussen de ene en de andere programmering. Een schakelspanning is wel aanwezig op de print.

Het afregelen op de hogere frequentie is niet moeilijk. Allereerst moet het vco spoeltje (l18) zo worden afgeregeld, dat zenden en ontvangen over het gehele (nieuwe) bereik mogelijk is. In het midden van de band regel je met behulp van een meetzender of een tegenstation de spoelen L7, L8 en L9 af op maximaal te ontvangen signaal.

De zender moet afgeregeld worden met L53, L52 en L44 op maximaal zendvermogen. Controleer of vermogen en ontvangst ook aan de band einden zo goed mogelijk is. Mocht hierin een groot verschil zijn tussen de band einden en het midden, probeer dan een compromis instelling te vinden. Een Superstar360 heeft voor de liefhebbers nog een leuke mogelijkheid de print is volledig voorbereid om, ipv. 1 eindtransistor, een paartje te monteren. Een zgn. Matching Pair 2sc1969 en een aantal andere onderdelen maakt het mogelijk, bijna het dubbele vermogen te bereiken. Op fm is circa 25 watt mogelijk, op ssb is nog wel meer mogelijk, maar dan is de alc niet optimaal meer afgesteld. Voor hen, die niet in bezit zijn van een schema van de SS360 of gelijkende apparaten, is het mogelijk, om bij ondergetekende een zeer duidelijke service manual te kopen, inclusief schema, van de ss360, President Grant en President Jackson. De service manual is in het Engels.

Veel succes toegewenst met de ombouw voor vragen of info kun je altijd een berichtje in PI8FWD voor mij zetten.
