door PA3CWN
Omdat bij mij de behoefte bestond aan een goede DX antenne voor 40 meter zonder radialen, die bovendien qua afmetingen ook op het eigen erf kon blijven, werd het antenneboek van Rothammel erop nageslagen. Ik had zelf al ervaringen opgedaan met een Delta Loop, toen ik nog elders vertoefde en was tot de conclusie gekomen, dat dit een prima antenne voor mij was. Aangezien deze antenne nu net iets te groot was, werd gekozen voor een variant nl. de Delta Loop met top loading. Deze antenne wijkt af van zijn grotere broer, doordat de driehoek nu maar 3/4 lambda groot is in plaats van de volle golflengte. Hoe een en ander is opgebouwd tonen de 3 afbeeldingen.

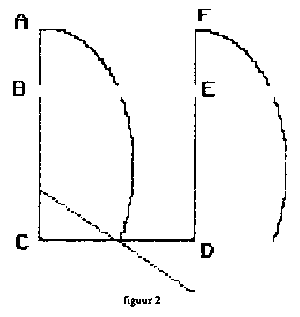

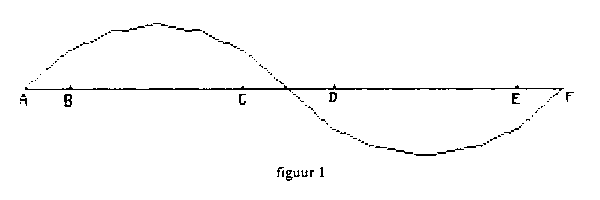

Als we naar de volle golflengte A-F kijken in fig. 1 zien we, dat aan beide uiteinden de stroom nul is. Door nu het 1/4 lambda gedeelte C-D als basis te nemen en de stukken A-C en D-F omhoog te vouwen, krijgen we plaatje 2.
| In deze figuur zien we, dat de stroom in de
basis C-D twee verschillende richtingen oploopt, wat betekent, dat deze
delen elkaar opheffen waardoor de basis niet straalt. De delen A-C en D-F
zien er hetzelfde uit en hier zijn de stromen dan ook gelijk. Dit zijn de
twee stralers, elk ook weer een 1/4 lambda lang. De gedeeltes A-B en E-F
elk 1/8 lambda, zijn identiek aan elkaar en mogen nu zonder probleem samen
vallen, vanwege de richting van de stromen.

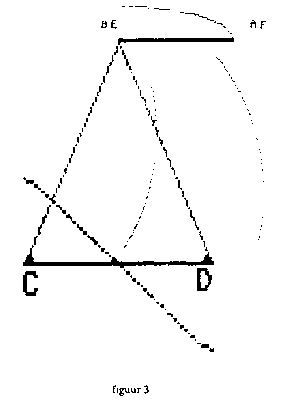

Hierdoor is fig.3 ontstaan nl. de delta loop met een 1/8 lambda stuk BE-AF, dat dienst doet als top loading. Het voedingspunt van de antenne komt in een stroommaximum, dus precies midden in het gedeelte B-C of D-E . De impedantie op dit punt is laagohmig en in de grootte van 100 ohm. |
 |
| Deze waarde kunnen we mooi naar 50 ohm transformeren middels een 1/4 lambda 75 ohm coax, waarbij we wel rekening moeten houden met de verkortingsfactor van de coax. Volgens het boek moet de draad horizontaal worden afgespannen en is een kleine hoek toegestaan. In mijn eigen situatie was de hoek wel 45 graden en ik constateerde, dat hierdoor enig richteffect werd verkregen. Ook zou de draad vervangen mogen worden door een 1/16 lambda stuk draad, dat verlengd wordt door een spoel, maar hier heb ik geen ervaring mee opgedaan, omdat de eerste opzet al fb werkte. De antenne heeft zijn grootste straling in de richting loodrecht op de basis. Dit was goed te merken, doordat ik zelf de basis N - Z had afgespannen en Africa hierdoor min of meer in een dip kwam te liggen. In de hoofdrichting was het signaal echter gevoelsmatig toch wel 1 a 2 dB boven dat van een dipool en lag het maximum richting U.S.A. De andere kant werd wat afgeschermd door de toploading. |  |
De antenne heb ik gemaakt van 1,5 mm2 VD en ik heb geen verkortingsfactor gebruikt. In eerste instantie is als resonantie frekwentie 7.1 Mhz gekozen, maar dit zakte al vrij snel naar het CW gedeelte door rekken van het draad. De resultaten, die ik geboekt heb, zijn prima te noemen, want aan mijn lijst van gewerkte landen kon ik toch weer heel wat fraais toevoegen in de vorm van 8R, Z2, S7, 7Q, CE0Z. De Afrikaanse landen bewijzen, dat je ook daar nog wel gehoord wordt, als je maar even volhoudt. Als laatste wil ik nog de opmerking maken, dat deze antenne uiteraard ook voor de andere banden geschikt is.
73' Oene - PA3CWN
