door PA3ESF

Heeft U ook een FT290R, en bent U daarmee in CW QRV? De volgende modificatie is dan misschien ook interressant voor U.

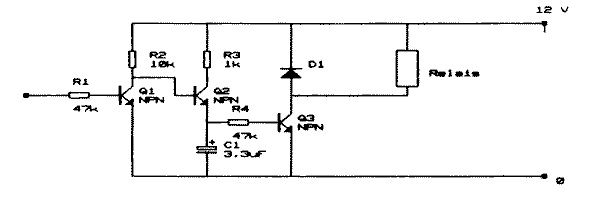

Deze schakeling heb ik eens gemaakt voor mijn Yaesu FT290R voor de Key ingang. De FT290R is een 2 meter all mode setje en heeft dus ook een sleutel aansluiting, maar bij het sleutelen moet je dan altijd nog de PTT in drukken. Nu zit er ook nog een EXT PTT aansluiting aan, maar toch is dat ook niet alles. Ik bedacht me dat de zender in moet schakelen wanneer ik die seinsleutel in ga drukken.. Wel, daar heb ik het volgende schakelingetje voor gemaakt. Het geheel heeft een plaatsje gevonden in het batterij vak dat ik toch niet gebruik... ruimte genoeg dus als je de batterij houders er uit haalt.

Wanneer de sleutel niet ingedrukt is, staat er een spanning van 6,8 volt over de sleutel aansluiting. Wanneer men nu deze spanning aansluit op de ingang van de schakeling, zal er een stroom gaan lopen via R1 naar de basis van Q1. Dit heeft tot gevolg, dat Q1 gaat geleiden. De basis van Q2 wordt nu laag, zodat de rest van schakeling niet wordt gestuurd en het relais gesloten blijft.

Indien we nu de sleutel indrukken, wordt de basis van Q1 laag en zal er via R2 een stroom gaan lopen over de basis van Q2 wat tot gevolg heeft dat Q2 gaat geleiden en C1 wordt geladen. Tevens wordt Q3 opengestuurd waardoor het relais zal sluiten..

'Bij sleutel omhoog' zal het relais weer openen, maar eerst moet C1 gaan ontladen. De waarde van C1 moet even experimenteel worden bepaald... Immers, indien die waarde te laag is, zal de PTT te vroeg gaan openen.. Ik heb deze waarde zo ingesteld, dat ik boven de 12 wpm geen last heb van vroegtijdig schakelen van het relais. Maar bij lagere seinsnelheden zal de waarde iets aangepast moeten worden..

Voor Q1 t/m Q3 kun je npn BC 107 of BC 548 en dergelijke gebruiken, Het aansluiten in de FT290R is heel gemakkelijk.. de spanning van 12 volt alsook de sleutel ingang bevinden zich beide binnen bereik vanuit het batterij vak. Het relais kan een klein reed relais zijn.. Alle onderdelen zullen ongetwijfeld in de shack aanwezig zijn..

Veel succes met CW op de FT290R.
