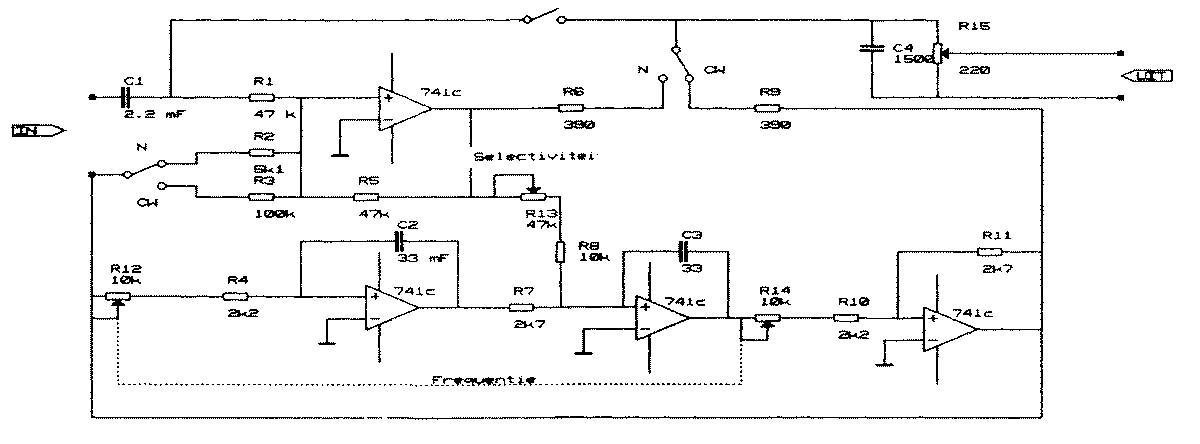

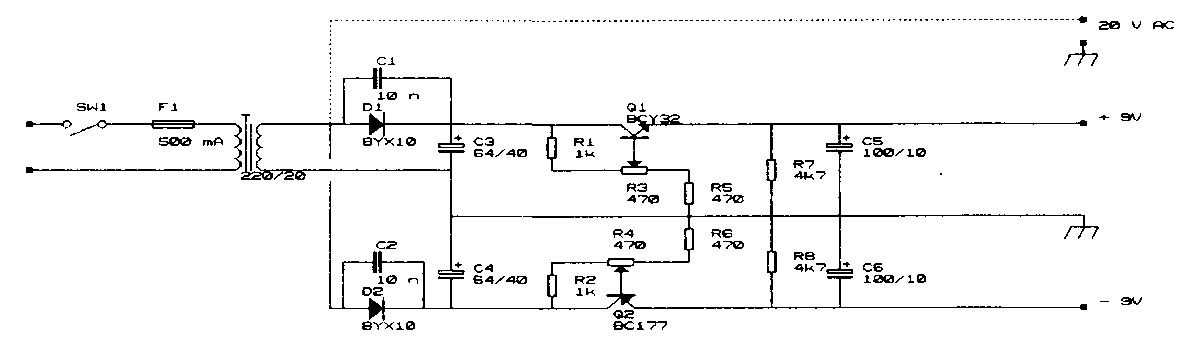

Van OM Harrie Beenen - PAoBE ontvingen wij het schema van een door hem gebouwd en in de praktijk toegepast notch en cw filter.

Hij gebruikt het al sinds 1980. Storende pieptoontjes kan je met de potmeters volledig wegdrukken. De selectiviteit regelaar werkt voor notch omgekeerd als het CW filter wordt ingeschakeld. Dus links draaien om het notch filter scherper te stellen en rechts om het CW filter selectiever te stellen.

Voor de omkeerschakelaars heeft hij drukknop schakelaars toegepast. Verder is hij van 4 x 741c opamps uitgegaan. Een uitvoering met het ic LM324, waar 4 opamps in zitten, werkte niet bij hem. Vermoedelijk was dit ten gevolge van een spanningsprobleem.

De 10 k potmeters, van het lineaire type, zijn mechanisch gekoppeld. Deze gekoppelde potmeters niet verwarren met een balanspotmeter. Vermoedelijk ontstaan er bij toepassing hiervan geen problemen, als de twee helften tegengesteld worden aangesloten. Dit is echter niet door hem uitgeprobeerd.

Voor eventuele nabouwers, veel plezier en suk7.

Jan - PA3BWZ,
Eindredacteur.
