VERON afdeling Friese Wouden
Afdelingsblad 'CQ Friese Wouden'

door PAoZH

deel 2

Zoals in een eerdere editie gemeld, ik had problemen met een portable telefoon, die spontaan begon te bellen op het moment, dat er gezonden werd op 160, 80 of 40 meter. Het tweede probleem was een schotel convertor, die een geweldig stoorsignaal produceert op 15/12 en 10 meter.

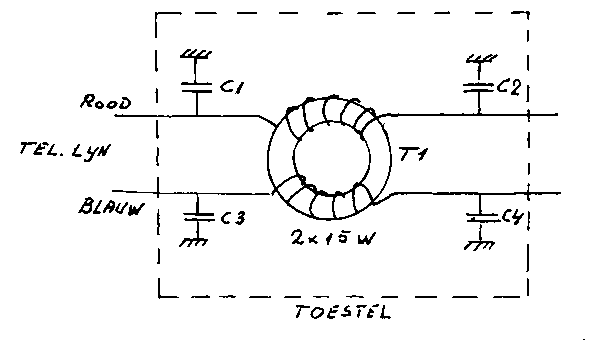

Bij zo'n portable telefoon denk je natuurlijk in de eerste plaats aan de mogelijkheid, dat genoemde signalen via de antennes van zo'n apparaat binnenkomen. Zend- en ontvangst frequenties van deze portable telefoon liggen respectivelijk in de buurt van de 4 en 50 MHz. Echter, kontrole met een gemoduleerde griddipper op en naast vermelde frequenties gaf geen indicatie, dat de telefoon gevoelig was voor HF velden. Zendamateurs zoeken het eerst altijd moeilijk en als dat het niet is, dan zal het wel simpel zijn. Zo ook nu, het verwijderen van de telefoon steker was voldoende om het apparaat tot zwijgen te brengen tijdens het zenden. Het HF kwam dus via de telefoon lijn binnen! Misschien wel logisch dat je hier eerst niet aan denkt, de vorige - niet portable - telefoon had geen problemen. Om dit verhaal nu maar af te korten, ik heb de telefoon lijn HF "dood" gemaakt volgens onderstaand schema. Direct na het aansluitstekertje, in het toestel, op de printplaat heb ik deze 2 printsporen onderbroken en de getekende schakeling hierin opgenomen. T1 is een amidon ringkern van het type T50-2, volgewikkeld met +/- 2 x 15 windingen geisoleerd montagedraad. C1 t.e.m. C4 zijn printcondensatortjes van 2200 pF. Deze condensators verbinden met de aardbanen van de printplaat.

De schotel convertor blijkt wat hardnekkiger te zijn in zijn (haar) probleemstelling. Omwikkelen met aluminium folie, ringkernen in de aan en afvoerlijnen, aarden van het geheel, een afgeschermde RTL convertor, het was allemaal niet afdoende. Dan maar eens bij de dealer te rade.... Helaas, het commentaar was kort en daarom erg duidelijk: Deze convertors storen allemaal en als je daarover klachten hebt, moet je bij de PTT in Groningen zijn en niet bij mij. Ik verkoop ze alleen maar...... Nu had ik altijd gedacht, dat de verkoper verantwoordelijk is voor de spullen die hij verkoopt, maar dat berust dus op een misverstand. Mijn tweede verbazing in deze is, als de dealer weet dat zijn spullen storing veroorzaakt, dan moet het toch zijn eer te na wezen om deze troep te verkopen? Voor de volledigheid even het merk van deze convertor: AMSTRAD
