door PAoLH

Onderstaand artikeltje heb ik jaren geleden gekopieerd uit QST, met de bedoeling deze meetbrug eens te maken. Echter met het veelvoudig 'opruimen' van de shack was ik de kop kwijt geraakDoch, tijdens het zoeken naar iets anders, vond ik het tussen andere papieren weer terug. Ik had al eens in het technonet, op 3760 Kc op zaterdagmiddag, de vraag gesteld, of iemand iets over een symmetrische meetbrug wist. Nu kan ik de vraag zelf beantwoorden (HI).

Het is een artikel uit QST van 1980 en het leek mij zinvol, om dit eens onder de aandacht van de lezers van CQ Friese Wouden te brengen. Velen van u gebruiken een symmetrische voedingslijn voor de voeding van een dipool om dit systeem op alle amateurbanden tot 30 MHz te kunnen afstemmen. Bij het luisteren op de band blijkt, dat velen de vraag stellen: 'Hoe hoog is de impedantie bij het voedingspunt van mijn feeder?' Dus het punt, waar de voedingslijn de shack binnen komt.

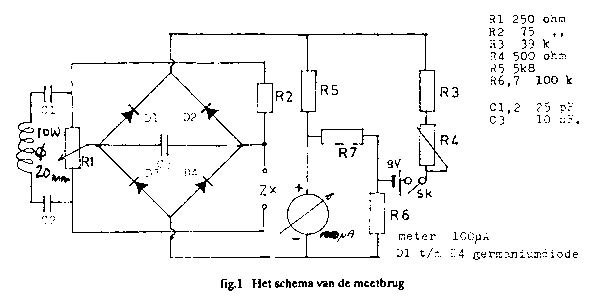

Bijgaande meetbrug brengt misschien antwoord op deze vraag. Het circuit bestaat uit een instelpotmeter om de balans van de brug in te stellen, vier stuks germaniumdiodes (lage drempelspanning), enkele weerstanden , een schakelaar, een microamperemeter en een 9 volt batterij. Omdat de diode bij een lage stroom een hoge weerstand heeft, zou bij een klein signaal de meter al op nul staan, waardoor een zeer onnauwkeurige aflezing ontstaat. Wat is nu gedaan bij deze meetbrug? Er wordt een kleine stroom door de diodes gestuurd en wel zoveel, dat de meter zonder HF-signaal een beetje uitslaat. Deze kleine uitslag wordt gecompenseerd, door een klein stroompje in de tegengestelde richting door de meter te sturen. Dit is in te stellen met R4. Door de diodes blijft een klein stroompje lopen! Het geheel is onder te brengen in een kastje van circa 60 x 40 x 110 mm, afhankelijk van de grootte van de meter. Als instelpotmeter kan een lineaire potmeter van 250 - 500 Ohm gebruikt worden. Tegenwoordig zijn potmeters in de handel met een kunststof as. Het geheel is 'zwevend' boven massa gemonteerd. Dat wil zeggen, dat de meetbrug niet aan 'aarde' ligt. Het kastje kan dan ook van kunststof zijn. De onbekende belasting wordt op twee gesoleerde klemmen aangesloten. Met de extra regelweerstand R4 wordt een stroompje van circa 50 microampere door de diodes gestuurd. De weerstanden R4, R6 en R7 zorgen voor een goede isolatie van de batterij van het HF signaal.

Het ijken kan geschieden met behulp van verschillende weerstanden op de plaats van 'Zx'. Vindt u op de meter wel een minimum, maar geen nul, dan kunt u niet aflezen of de impedantie capacitief dan wel inductief is. Hiervoor is een iets uitgebreidere brug noodzakelijk, met in de balanstak een variabele capaciteit. In een volgend artikel hoop ik hier iets over te schrijven. Volgens de auteur is de brug geschikt tot 250 MHz. Ik heb dit ontwerp nog niet geprobeerd, maar ik hoop u, zodra dat mogelijk is, op de hoogte te stellen van de resultaten. Maar laat u ook eens iets van uw experimenten horen. Immers radioamateurisme is niet alleen lui achterover in een stoel, met in de ene hand een spreekijzer en in de andere een sigaar. Soldeerbout warm en bouwen maar!

Succes,
