Inleiding

Bij het doorsnuffelen van enkele uitgaven van de Benelux QRP Club, afgekort de BQC, kwam ik veel leuke dingen tegen waarvan ik enkele heb uitgezocht om te publiceren in CQ Friese Wouden.De eerlijkheid gebied mij te zeggen dat ik zelf de schakelingen niet heb gebouwd. Maar de ervaring heeft mij geleerd dat de gepubliceerde artikelen door ervaren amateurs zijn gemaakt en getest.

Ladderfilters

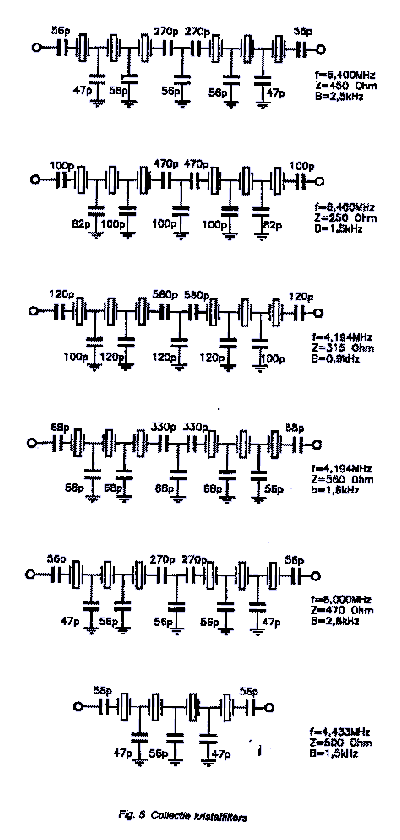

Dit zijn kristalfilters voor lage prijs die gemakkelijk door iedere amateur met een soldeerbout ( en wie heeft er niet eentje) is te construeren. De tekst bij de schema's spreekt voor zichzelf. Als je de figuren bekijkt dan zie je tussen de koppelpunten van de kristallen, condensatoren naar aarde. De grootte van de capaciteit bepaalt tot op zekere hoogte de bandbreedte. Als je nu kans ziet om de capaciteit variabel te maken dan heb je een mf strip met variabele bandbreedte. Meestal voor ons amateurs goed genoeg.

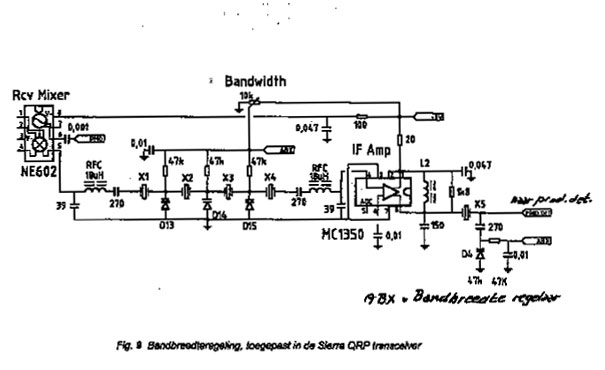

In een ander nummer van de QRP nieuwsbrief kwam ik een schakeling tegen (eerder was PAoDKO de schakeling ook ergens anders tegen gekomen) met 5 kristallen en een variabele bandbreedte en die wordt toegepast in een Sierra QRP tranceiver. Hier zijn de condensatoren vervangen door varicaps waarop een regelbare spanning is aangesloten. Zo wordt de banddoorlaat bepaald door de aangelegde spanning.

Tips

Enkele tips voor eventuele bouwers. Zorg voor een goed afscherming van het geheel. Zorg dat de ingang en de uitgang van het filter elkaar niet kunnen "zien". En zorg voor een correcte afsluitweerstand. Dat ligt meestal in de buurt van 400 ohm.

Veel succes met de "bouw".
