Inleiding

Met behulp van deze schakeling kunnen andere electronische componenten of schakelingen op een constante temperatuur worden gehouden. Hierbij valt te denken aan kristaloscillatoren (vervanging kristaloven), maar ook VFO's. Deze schakeling is tot stand gekomen om een driftende Ramsey FM10a micropower FM transmitter te stabiliseren.

Werking

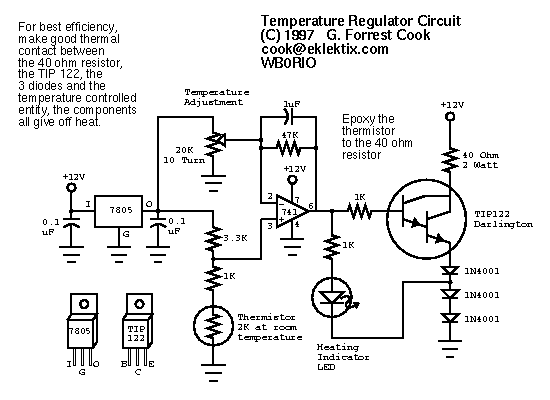

De 7805 stabilisator geeft een referentiespanning aan een weerstandsbrug, gevormd door aan de ene kant de trimpot van 29 kOhm en aan de andere kant de weerstand van 3k3 en de NTC weerstand. De op-amp staat geschakeld in de zogenaamde 'differential mode'.

Hij zal de ingangen op hetzelfde spanningsniveau willen houden als die via de terugkoppeling van de NTC en het verwarmingselement. De 3 diodes 1N4002 worden gebruikt om de emitter van de transistor genoeg 'omhoog' te krikken, zodat deze toch geheel kan worden dichtgestuurd met het beperkte bereik van de uitgangsspanning van de 741 opamp. De verwarmings-LED wordt op hetzelfde punt aangesloten vanwege dezelfde reden.

De 1µF condensator in de op-amp terugkoppeling moet mogelijk worden vergroot of verkleind. Dit hang af van de stabiliteit van het regelcircuit. Als de temperatuur heftig varieert, voordat deze stabiliseert, moet de capaciteit worden verkleind.

Opbouw

Je kunt de schakeling bouwen op experimenteerprint, maar je kunt er natuurlijk ook een echte print voor maken, net wat je wilt. De componenten, die de warmte opwekken (de weerstand van 40 Ohm, de TIP122 en de 3 diodes 1n4001) zijn allen met expoxylijm vastgezet op een stukje aluminium L-profiel.

De print is met een paar afstandsbusjes aan het L-profiel gemonteerd. Vergeet niet de transistor met een isolatie-setje te monteren! De NTC moet zo dicht mogelijk bij de 40 Ohm weerstand worden gemonteerd. Zorg voor een goed thermisch kontakt.

Het geheel plaats je tegen het te verwarmen object. Dit object moet goed thermisch worden geïsoleerd, met bijvoorbeeld piepschuim

Gebruik

Zet de potmeter van 20k in de middenstand en zet de schakeling onder spanning. Als alles goed gaat, zal de LED gaan branden en het L-profiel zal gaan opwarmen. Gebruik een thermometer om de temperatuur bij de 40 Ohm weerstand te meten. Als de temperatuur hoog genoeg is, zal de LED uitgaan.

Met de 20k potmeter is de juiste regeltemperatuur in te stellen. De keuze van de temperatuur hangt van het doel af. Sommige kristallen werken het stabielst bij 60 of 70 graden Celsius (voor temperatuur geslepen kristallen staat dit meestal op het kristal vermeld). Voor een gehele schakeling is meestal 50 graden Celsius voldoende. Bedenk: hoe hoger de temperatuur, hoe groter het opgenomen vermogen!
