Een afstemcondensator op afstand

Hierbij een beschrijving van een schakeling die na een paar experimenten, in de praktijk goed blijkt te werken en bovendien zeer eenvoudig van opzet is.

Het idee is om op afstand, vanuit de shack op een simpele manier met een knop een afstemcondensator te verdraaien.Deze afstemcondensator moet worden gebruikt om een loopantenne af te stemmen. Er wordt hierbij uitgegaan van een servoaandrijving zoals b.v. wordt toegepast bij radiografisch bestuurde (vliegtuig)modellen om de roeren hiervan te bedienen, in dit geval een afstem-C.

Omdat ik naast de radiohobby ook nog andere hobby's be-oefen, is een servo aandrijving altijd wel ergens bij mij in de junkbox aanwezig. Overigens kan men zich dit onderdeel voor ongeveer €20 bij iedere modelbouw zaak aanschaffen (Qartel, Conrad, Shamrock) De electromotor wordt nu op afstand bediend.

Om te beginnen wordt de servo gedemonteerd en de electronica verwijderd. (Deze is niet meer nodig). De aansluitdraden van het electromotortje en potmeter worden naar buiten geleid. Vergeet niet de draadjes te merken. Verder is er een kleine voeding nodig, die in staat is om ca.+10 en -10 volt symmetrisch bij ongeveer 200 mA te leveren. Deze spanning behoeft niet gestabiliseerd te worden.

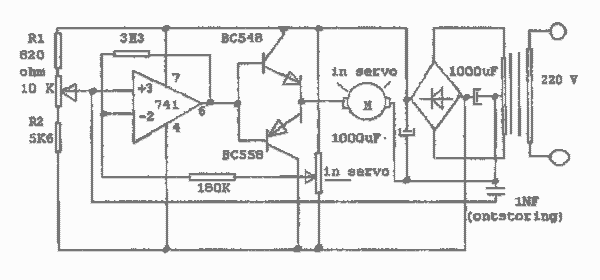

De weerstandcombinatie R3 en R4 zorgen ervoor dat de hysterese van e.e.a. zo klein mogelijk is maar de schakeling net niet staat te 'jitteren'. Dit moet experimenteel uitgezocht worden! Dit geldt ook voor de weerstandem R1 en R2, die bepalend zijn voor de slag van de servo-potmeter. Deze moet ca.180 graden zijn omdat de as hiervan ook de afstemcondensator bedient.

Zorg ervoor dat de servo potmeter niet buiten de koolbaan komt, tevens moet worden nagegaan of de motor stopt, wanneer de brug weer in 'evenwicht' is. Dit kan worden gedaan,door tijdelijk een tandwieltje uit de servo te verwijderen en te kijken of de draairichting van de potmeter goed zal zijn als het tandwieltje weer gemonteerd is.

De servo krijgt uiteraard een plaats bij de antenne, de bediening natuurlijk in de shack. De verbinding vindt plaats d.m.v. een 5 aderige kabel waarvan de aders die met de motor zijn verbonden van voldoende dikte moeten zijn!
