Verlaging stroomstoot bij zware voedingen

Bij zware voedingen zowel voor hoogspanning als voor laagspanning kan bij de inschakeling een zware stroomstoot ontstaan in het lichtnet en de primaire van de voeding. Hoe slechter het kernmateriaal, en hoe lager de inwendige weerstand van het net , hoe groter de stroomstoot. Direct na het inschakelen gedraagt de kern zich eerst als lucht , immers het veld moet zich in de kern nog opbouwen, En dat gebeurt in de eerste kwart periode van de sinus. Wordt de voeding ingeschakeld in de nul doorgang van de sinus is de inschakelstoot laag maar wordt hij ingeschakeld in de top van de sinus (bij 220 volt is de topspanning 300 Volt) kan de inschakelstoot zeer hoog zijn. De smeltveiligheid ( in het gewone taalgebruik:de stop) legt vaak het loodje. Ook de zware elcos aan de secondaire zijde van de trafo, na de gelijkrichtcel veroorzaken een hoge inschakelstroom. Al deze factoren met elkaar gebieden ons de nodige maatregelen te treffen.

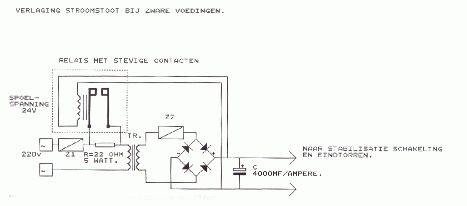

In dit schema is gebruik gemaakt van een relais. Bij inschakeling loopt de stroom via de weerstand van 22 Ohm. Over de weerstand is in het begin een grote spanningsval zodat de elco aan de secondaire kant langzaam opladen. Is de spanning hoog genoeg voor het relais dan trekt dit aan en de volle netspanning komt op de primaire van de trafo. Ik gebruik een 24Volts relais met stevige contacten. In serie met de primaire is ook nog een zekering Z1 opgenomen voor de veiligheid. Ook in serie met de bruggelijkrichter is een zekering Z2 opgenomen. de grootte van het relais en de zwaarte van de contacten hangt af van de stoot die je kan verwachten in de primaire van de trafo.Deze schakeling is door mij ingebouwd in een paar zware voedingen en het werkt uitstekend.
