De ombouw

Benodigdheden

De ontvanger

Laten we beginnen met de ontvanger, hier moet namelijk het meeste aan gebeuren. De filters zijn alleen geschikt voor 450-460 en moeilijk in frequentie naar beneden te krijgen. Er zijn diverse experimenten uitgevoerd en metingen verricht, maar het blijkt het beste te zijn om de bestaande filters te verwijderen en te vervangen door lecherlijnen.

Afbeelding 1: De originele ontvanger


Afbeelding 2: De gemodificeerde ontvanger

Het betreft de twee lange blikjes onderaan. Verhit het blikje aan het uiteinde op de bovenkant, zorg ervoor dat de vlam niet te lang op de print gericht wordt. Probeer, zodra het tin begint te vloeien, het blikje aan deze kant los te tillen door de schroevendraaier er onder te steken. Verhit nu de andere kant van het blikje en steek ook deze kant los met de schroevendraaier.

Als de blikjes verwijderd zijn, kunnen de middelste spoelen en de plastic busjes van beide filters eruit gehaald worden. Het draad van de twee buitenste spoelen moet rechtgetrokken worden en afgeknipt op 4,5 cm. Buig het draad cm boven de print om onder een hoek van 90 graden, richting het gat in de print waar de tegenoverliggende spoel heeft gezeten. Soldeer dan precies boven dit gat een trimmer van 10pF, het middelste pootje van de trimmer naar het draadje en de twee overige pootjes naar het aardvlak.

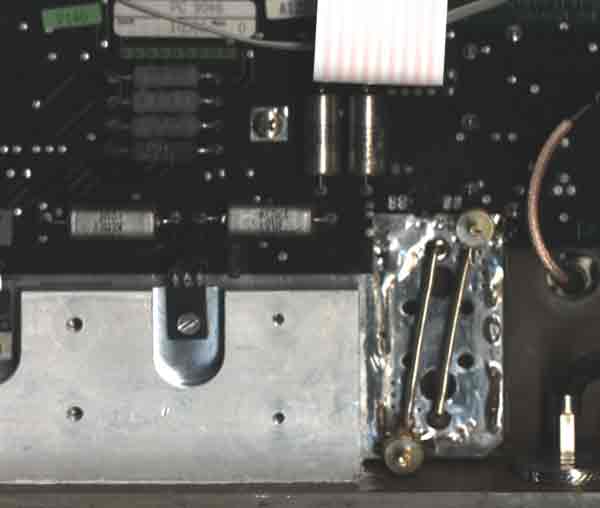

Afbeelding 3: De Lecher-lijn

Door een stuk print rechtop tussen de twee filters te solderen, kan isolatie verkregen worden om oscillatie te voorkomen.

De signaalsterkte van de lokale oscillator kan nog iets verbeterd worden door de twee schroefjes uit het tweevoudige filter te draaien en er een metalen busje van cm onder te solderen.

De zender

Ook het filter op de stuurtrap van de zender moet, op dezelfde wijze, vervangen worden door een lecherlijn.

Afbeelding 4: De gemodificeerde zender

De VCO's

De VCO printen zitten aan de onderkant, de VCO van de zender zit rechts in de hoek en de VCO voor de ontvanger zit in het 3e vakje van links. Op beide VCO printen moet aan beide uiteinden van de resonators (messing pijpjes) een SMD condensator van 1pF naar het massavlak gesoldeerd worden. Bij de varicaps is dit massavlak schoon, maar aan de andere kant van de resonators moet eerst de lak van de print geschraapt worden met bijv. een platte schroevendraaier.

Afbeelding 5: RX VCO

Afbeelding 6: TX VCO

De referentiefrequentie voor de PLL wordt standaard aangesloten op de SUB-D stekker, maar er is ruimte genoeg om er een 5V, 10MHz oscillator in te bouwen. Achter bij de SUB-D stekker, naast de grote condensator zit J1. Knip hiervan het coax-kabeltje door en monteer de mantel hiervan aan de GND van de oscillator en de binnenader via een weerstand van 470 Ohm aan de uitgang van de oscillator. Sluit de 5V voeding aan op het meest rechtse pennetje van de 5V regelaar op het kleine koelblokje, dit is het IC met 5 pennetjes.

CPU bord

Soldeer nu het drie aderig bandkabeltje aan de rotary encoder, de middelste moet aan massa (bijv. ergens aan de behuizing). De draad van de encoder van voren gezien, pennetjes naar beneden rechts, moet op het DIL-bord naar pen 10 van de TMS7000. De linker draad moet naar pen 15 van dit IC. Op dezelfde pennetjes van de CPU moet een pull-up weerstand van 4k7 naar +5V geplaatst worden, bijv pen 25 van de TMS7000.

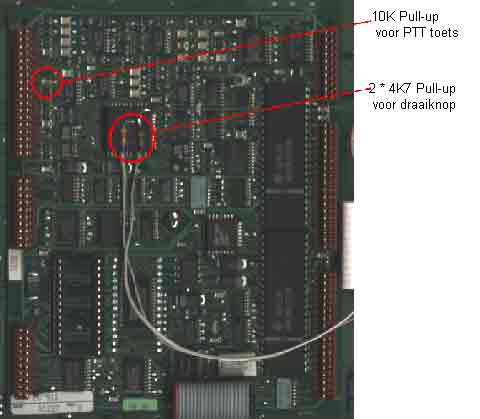

Afbeeldinmg 10: De weerstanden op het SMD CPU board

Voor het SMD bord geldt dat de rechter draad naar pen 11 van de TMS70C02 moet, en de linker draad naar pen 16 van dit IC. Ook hier geldt dat dezelfde pennetjes met een pull-up weerstand van 4k7 naar +5V moeten, hier is dat pen 28 van de TMS70C02.

Er moet een weerstand van 10K op het CPU bord gesoldeerd worden, dit is een pull-up weerstand voor de PTT knop van de microfoon. Bij het DIL CPU-bord kan deze weerstand tussen pen 9 van connector P08, en de +10V (bijv pen 6 van Q17) gesoldeerd worden. Op de SMD versie is ruimte vrijgelaten.

Nu is het lastigste van het CPU bord klaar, nu rest alleen nog de EPROM. Deze moet vervangen worden door het lijm-blokje. In dit lijmblokje zitten oa. een nieuwe EPROM en een IC waarin gegevens opgeslagen kunnen worden voor bijvoorbeeld de geheugen kanalen.

Voor het updaten van de software hoeven geen nieuwe componenten aangeschaft te worden.

Tot zover het eerste deel van de modificaties. In de volgende editie worden de zaken behandeld:
