Een simpel tunertje voor aanpassing aan de voedingslijn
Eeen paar jaar geleden heb ik mij een HF beam aangeschaft. De G4MV minibeam. Deze bestaat uit 3 elementen voor 10, 15 en 20 meter. Bovendien is het een full size 50 Mc beam. Omdat ik niet tevreden was over de aanpassing ben ik gaan experimenteren met diverse schakelingen om de antenne goed te kunnen aanpassen. Ik heb mij de volgende eisen gesteld.
1. Eenknops bediening.
2. Geen (om)schakelaars.
3. Zo eenvoudig mogelijk.
Uiteindelijk heeft e.e.a. tot de volgende schakeling geleid.

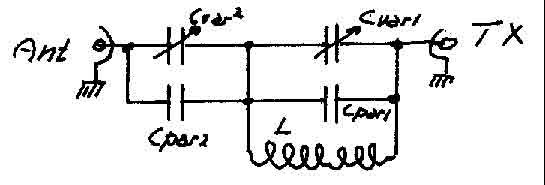

De tuner
C1,2 varco 470 pF (2 voudig). Cpar1 en Cpar2 zijn bij mij resp. 390 en 350 pF en moeten experimenteel worden vastgesteld. De spoel L bestaat uit 8 windingen draad van 1,5 mm. Spoeldiameter 10 mm en een wikkellengte van 20 mm (ca. 0,4 mH).

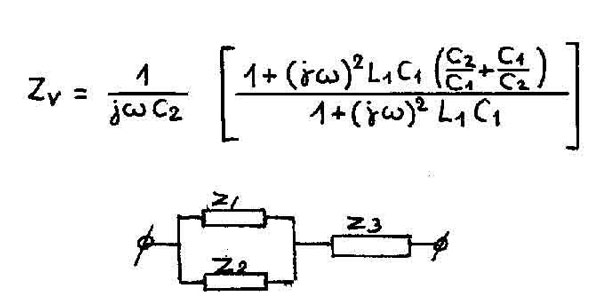

Let wel: de afstem C zweeft en is niet verbonden met aarde! Als je goed kijkt is het een netwerk in serie met de coaxkabel. Voor de liefhebber om netwerken te berekenen is hier het vervangings schema met de formule om e.e.a. na te rekenen.
De formule voor de vervangingsimpedantie, is door mijn zoon opgesteld. De schakeling geeft bij mij een aanmerkelijke verbetering onder het motto: vraag niet hoe het kan maar profiteer ervan!
De vervangingsimpedantie
Naschrift technische redaktie
