Ombouw PRP73

door PAoGHZ

Antenne vervangen door een BNC-connector

Ondanks de waarschuwing om de porto niet te openen, welke waarschuwing overigens niet onterecht is, heb ik toch de stoute schoenen aangetrokken en met wat aanwijzingen van Ad, PA3BAD, de bestaande antenne verwijderd en hiervoor in de plaats een BNC-connector op de porto gemonteerd. Ik wil proberen in stappen de hele procedure voor de montage en demontage op papier te zetten.

1: Schuif het accupack van de portofoon.

2: Draai de beide bovenste kruisschroefjes uit de achterwand waarmee de houder voor  een draagriempje of voor een broekriem o.i.d. bevestigd is.

3: Nu kunnen de resterende 4 kruisschroefjes er uit gedraaid worden waarmee de     achterwand aan de porto is bevestigd. Na het losdraaien de achterwand van de porto eraf nemen.


4: Daar waar de 6 kruisschroefjes hebben gezeten zijn nu 6 afstandboutjes zichtbaar waarmee het binnenwerk vastgezet is in de porto. Voor het uitdraaien is een fijn pijpsleuteltje of een klein tangetje nodig. Als de 6 afstandboutjes verwijderd zijn ligt het binnenwerk los in de porto, haal dit er beslist nog niet uit!

5: Eerst gaan we nu het coaxkabeltje dat aan de zijconnector voor de microfoon is gemonteerd zo dicht mogelijk bij de connector afknippen, dit kabeltje wordt straks gebruikt voor de aansluiting op de BNC-connector.

6: Alleen aan de bovenzijde het binnenwerk van de porto omhoog tillen, doe dit voorzichtig en niet hoger dan strikt nodig is om bij de bestaande antennebevestiging te kunnen komen. De onderzijde van het binnenwerk in de porto laten liggen. Als we dit binnenwerk te hoog oplichten kan de bankkabel die aan de mirofoonconnector bevestigd
is beschadigd raken en deze is niet meer te repareren!!! Tussen het binnenwerk en het frame van de porto leggen we een houten staafje waar het binnenwerk even op kan steunen.

7: Nu gaan we eerst even wat meetwerk doen. Met een universeelmeter zijn de twee contacten op te zoeken, rechts naast de soldering waarop nu nog de binnenader van het coaxkabeltje gesoldeerd zit, die doorverbonden zijn met de antenne. Deze beide punten houden we even in gedachten.

8: Aan de bovenzijde draaien we de moer van de antennevoet er af waarna de antennevoet en een koperen plaatje met lip uit de porto verwijderd worden.

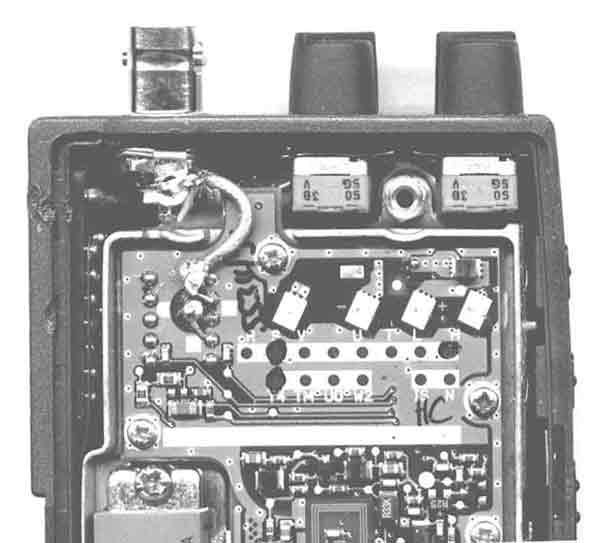

9: Voor de BNC-connector nemen we een schroefconnector waarvoor het gat waarin de oude voet zat iets moet worden opgeruimd. Ik heb dat gedaan met een driekante zaagvijl waarmee ik al draaiende het gat zo groot heb gemaakt dat de connector er precies in past. Voordat we de connector plaatsen moet de soldeerlip, waaraan de binnenader van de coaxkabel gesoldeerd word, worden ingekort omdat deze anders tegen het binnenwerkframe aan zal komen. Het binnenpennetje eerst even van tin voorzien, dan soldeert dat straks gemakkelijker.

10: Nu laten we het binnenwerk weer in het frame zakken en gaan eerst de connector plaatsen. Dit is wat priegelwerk. In mijn geval konden de veerring en de soldeerlip beide nog achter de moer geplaatst worden. Een platte zijkant van de moer vlak houden met het bovenvlak.

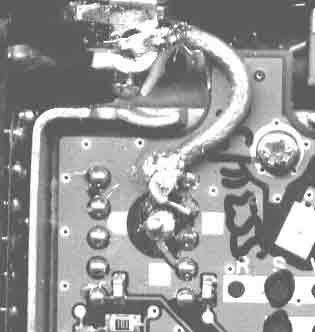

11: Het coaxkabeltje aanpellen en op de plug solderen, de buitenmantel op de soldeerlip, en op het printje de binnenader losmaken en omsolderen naar het tweede of derde soldeerpunt van boven gezien, ‚‚n van de beide contacten genoemd in punt 7, rechts naast de plek waarop deze nu zit gesoldeerd. (zie detail porto)


12: Nu kunnen de afstandboutjes weer worden teruggeplaatst, we zien dat er op de plek waar de connector is geplaatst geen ruimte meer is, dus slaan we die over. Het geheel blijft trouwens zonder dit ‚ne boutje ook stevig genoeg!

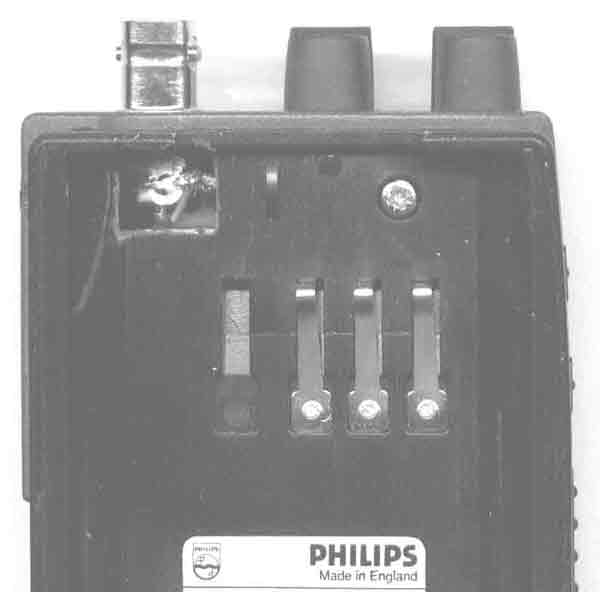

13: De achterwand past niet meer op de plek van de connector, de moer en soldeerlip steken boven het frame uit. Hier zagen we met een figuurzaag een klein stukje uit de achterwand, de buitenste rand kan blijven zitten, (zie de afbeel- ding Achterwand porto). Als dit klaar is kunnen de kruisschroefjes weer worden ingedraaid, het accupack er weer op en kan de porto worden aangesloten op een externe antenne.


Ik hoop dat ik voldoende duidelijk ben geweest in de omschrijving van het geheel, mochten er nog vragen zijn dan ben ik bereid nadere uitleg te geven. Tel. 0512-515802. Verder ben ik bezig geweest met de bijgeleverde voeding, ik hoop daarover heel binnenkort ook wat meer informatie te geven. Bij mij werkt de porto nu uit de grote kunst.

Best 73 de Tjalling - PAoGHZ
