VERON afdeling Friese Wouden
Afdelingsblad 'CQ Friese Wouden'
door John Lundgren
bew. PAoKDV
Bereik
500kHz tot 500 MHz

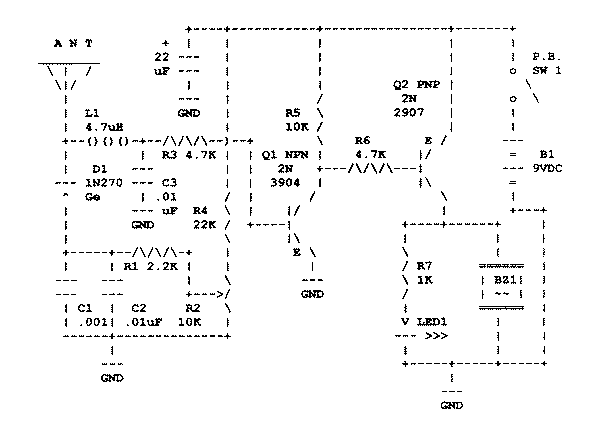

Legenda voor het schema
 | + = verbinding met een andere 'draad' |
| ) = Geenverbinding met andere 'draad' |
| GND = Massa |
Onderdelenlijst
| ANT = Antenne, ca 60cm lang. |
| B1 = Batterij, 9 volt, incl. aansluitclip/draden en bevestigingsbeugeltje |
| BZ1 = Zoemertje, bijvoorbeeld Radio Shack Cat No. 273-074 |
| C1 = .01 uF keramisch, 50V of hoger |
| C2 = .001 uF keramisch, 50V of hoger |
| C3 = .01 uF keramisch, 50V of hoger |
| D1 = 1n270, 1n34A, of andere Germanium signaal diode. |
| L1 = 4.7 uH RF Choke |
| LED = RED LED. Knipper LEDs hebben R7 niet nodig en trekken aanzienlijk minder stroom. Kleur LED? |
| Q1 = 2n3904 of andere NPN met hoge versterking, 2n2222A, etc. |
| Q2 = 2n2907 of andere PNP met hoge versterking, 2n3906, etc. |
| R1 = 2.2k 5% |
| R2 = 10k trimpotmeter, printplaat model |
| R3 = 4.7k 5% |
| R4 = 22k 5% |
| R5 = 10k 5% |
| R6 = 4.7k 5% |
| R7 = 1k 5% (bepaalt de strromopname en lichtsterkte van de LED. |
| Minimum 470 Ohm, zie ook tekst. |
| Alle weerstanden zijn 1/4 Watt, tenzij anders vermeld. |
SW1 = Schakelaar, enkelvoudig omschakelend. Drukschakelaar mag ook,
het scheelt batterij levensduur, je vergeet hem niet uit te zetten.....
Diversen
| Behuizing van plastic |
| Een printplaatje om de onderdelen op te solderen. (de 'soldeer waar het hangt methode') |
| Een strukje koperdraad, diameter 0,5 mm |
Montagetip
Houdt de aansluitdraden van de diode en condensator zo kort mogelijk.
Tenslotte
De schakeling is niet zo bijster gevoelig. Een breedband versterkertje tussen antenne en detector zou uitkomst kunnen bieden.....
