Door PA3BAD

Eenvoudige regelbare voeding 2 x 0-30V / 3A

Een goede voeding mag in een shack eigenlijk niet ontbreken. Het in dit artikel beschreven apparaat heb ik al een aantal jaren tot volle tevredenheid in gebruik.

De voeding is samen gesteld uit twee volledig identieke en gescheiden schakelingen, die ieder in staat zijn een goed gestabiliseerde spanning tussen 0 en 30 V te leveren. De maximale stroom-capaciteit bedraagt 3 A, waarbij een stroombegrenzer is ingebouwd die instelbaar is tussen 2 mA en 3 A.

De volledige scheiding heeft als voordeel dat men de twee schakelingen zowel in serie of parallel kan schakelen, waardoor of de uitgangs-spanning verhoogd kan worden tot 60 V of de te leveren stroom toeneemt tot 6 A.

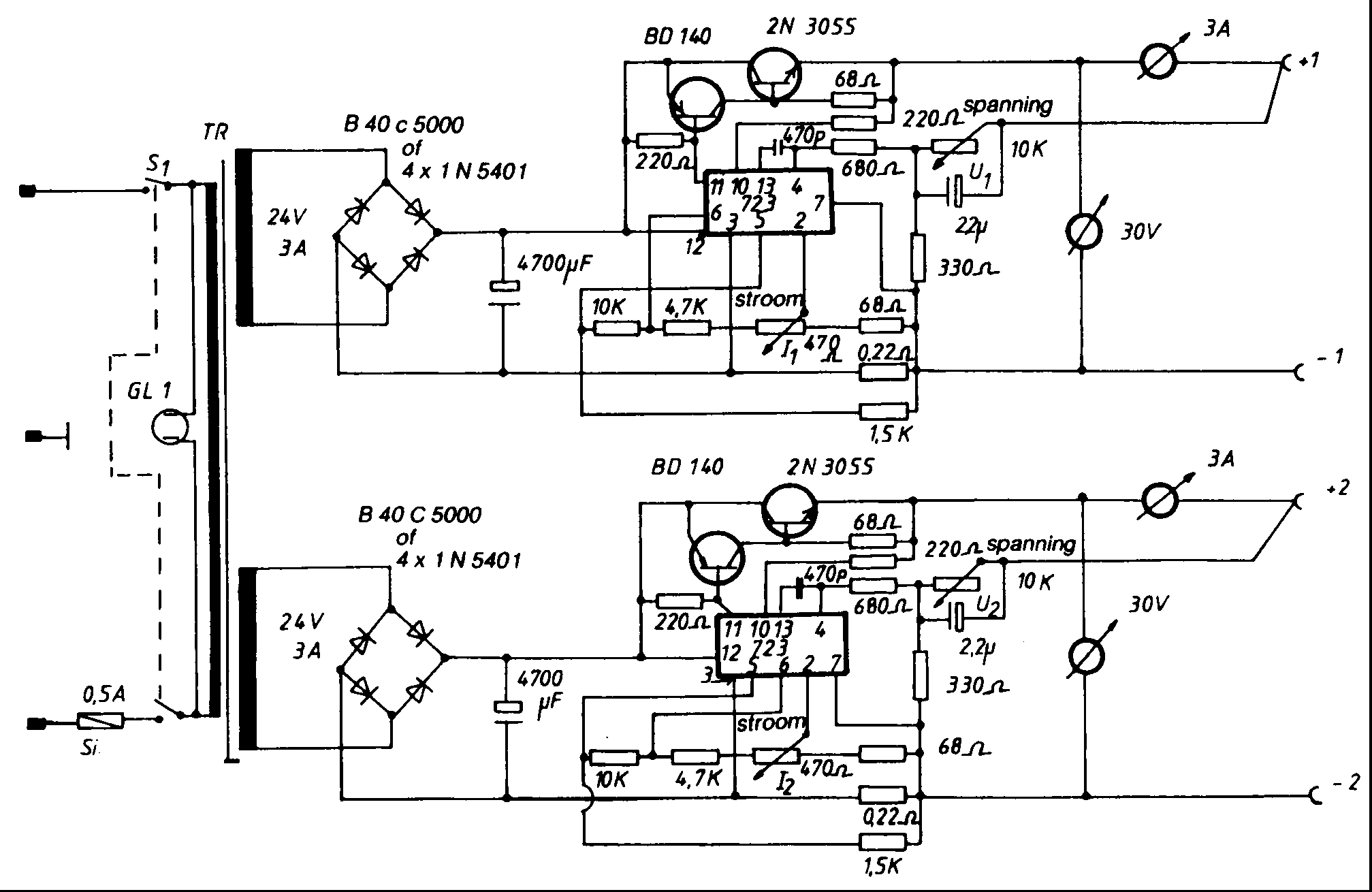

De netspanning wordt door een transformator met twee gescheiden wikkelingen omgezet in twee wisselspanningen van ongeveer 24 V. Deze spanningen worden op de gebruikelijke manier gelijkgericht en afgevlakt door een grote Elco van 4700?F. Deze ongestabiliseerde spanningen worden aan een serie-stabilisator aangeboden, opgebouwd uit een vermogens transistor 2N3055 en een spannings-regelaar LM 723. De spannings-regelaar heeft een zeer stabiele interne referentie-spanning van ongeveer 7,5 V, die op pen 6 ter beschikking staat. In deze schakeling wordt deze spanning via een spanningsdeler aangeboden aan de niet- inverterende ingang (pen 5) van de in het IC aanwezige verschilversterker. De spannings deler (10k / 1,5k) is zo gedimensioneerd dat slechts ongeveer 0,9 V op de ingang van de verschilversterker staat. De inverterende ingang van de verschilversterker is via een tweede spanningsdeler
verbonden met de uitgang van de voeding wordt de potmeter van de tweede deler op nul gedraaid, dan ligt de inverterende ingang rechtstreeks aan de uitgang van de schakeling. Rondom de serie-transistor is de schakeling zo samengesteld dat er onder deze omstandigheden toch nul volt op de uitgang staat. De in het IC aanwezige NPN-uitgangstransistor vormt samen met de PNP BD 140 en de NPN 2N3055 een zogenaamde `super emitter volger' met uitstekende eigenschappen.

Ook voor de stroombegrenzing wordt gebruik gemaakt van de interne 7,15 V referentie-spanning. De basis van de stroombegrenzende transistor (pen 2) wordt aangesloten op de loper van een potmeter, die deel uitmakt van een spanningsdeler. Deze deler is geschakeld tussen de referentie-uitgang (pen 6) en de min aansluiting van de voeding.<N>Met deze potmeter kan de maximale stroom worden ingesteld. De stroom begrenzings-schakeling is zeer gevoelig en kan worden ingesteld tussen 2 mA en 3A. De potmeter van 10k-Ohm, waarmee de uitgangsspanning wordt ingesteld, moet rechtstreeks met de positieve uitgangs-klem van de voeding worden verbonden. Bij kortsluiting staat de volledige spanning over de serie transistor. Deze moet dan nogal wat dissiperen en moet dan ook van een goede koelplaat worden voorzien. In de meest ongunstige omstandigheden wordt er ongeveer 100 W gedissipeerd. Ook de stuur-transistor BD 140 moet van een koelplaatje worden voorzien.

De print is 150 x 100 mm

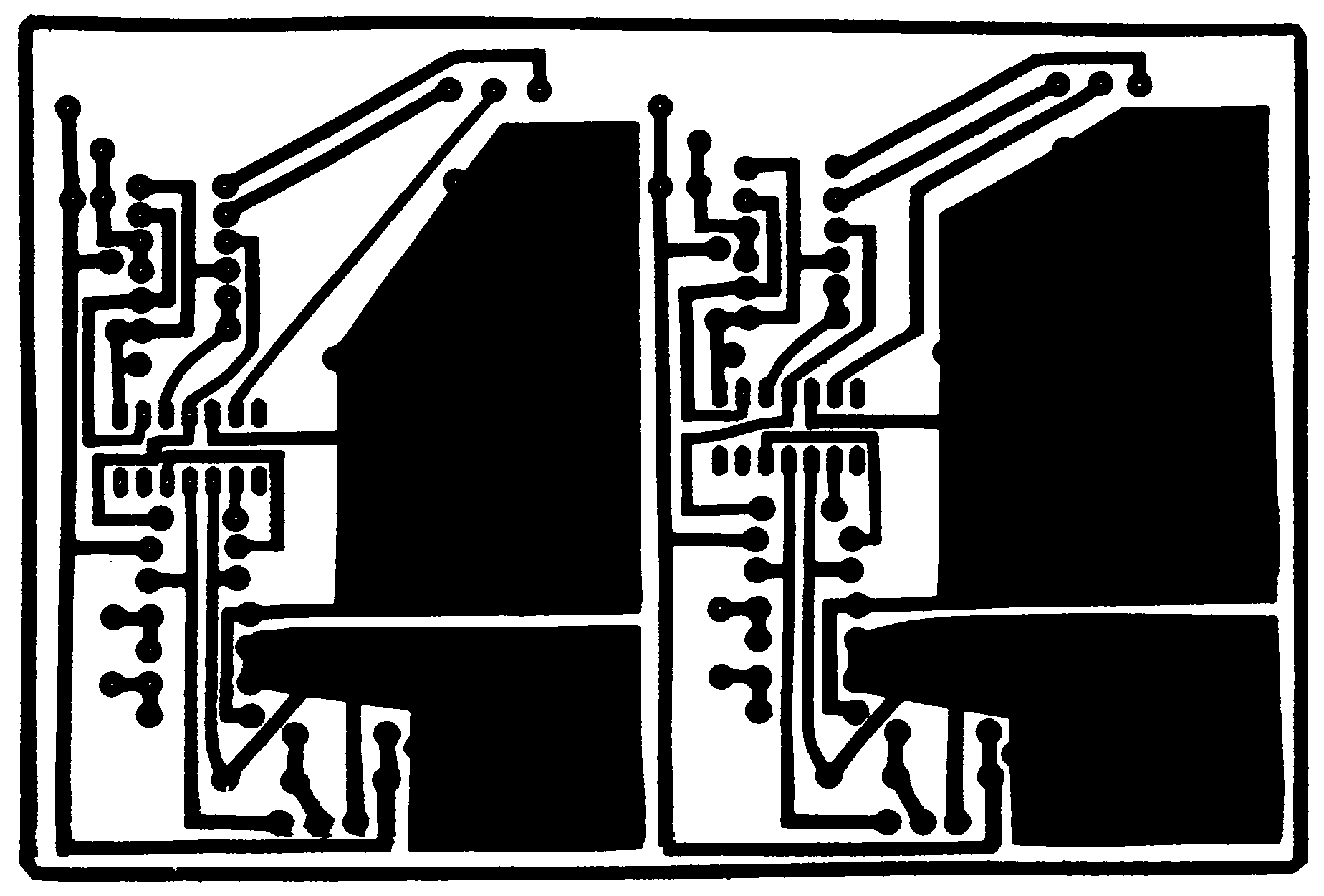

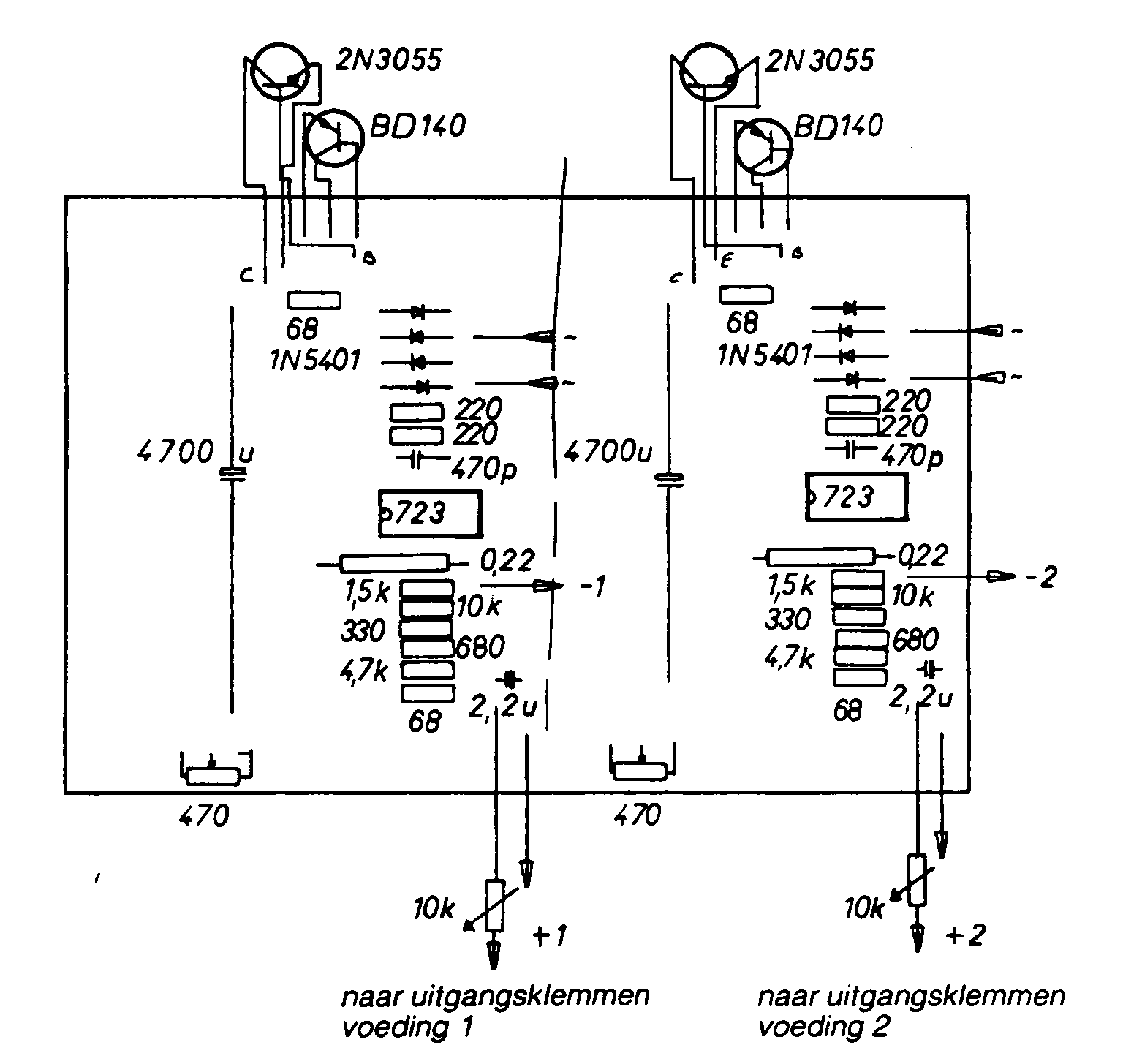

Het zal duidelijk zijn dat de twee deel-schakelingen volledig gescheiden moeten worden opgebouwd en dat geen enkel onderdeel van het ene deel contact mag maken met het andere deel. In fig. 2 is de print lay-out getekend, deze tekening is in spiegelbeeld d.w.z als je door de print heen kijkt, en fig.3 geeft de opbouw van componenten weer.
