VERON afdeling Friese Wouden
Afdelingsblad 'CQ Friese Wouden'

Door PAoLH

Een handige pulsgever om de zender automatisch te sleutelen.

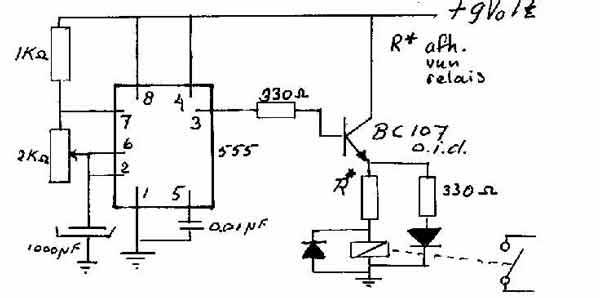

Kortgeleden werd ik geconfronteerd met het opholslaan van de TV bij de buren. Als ik mijn seinsleutel indrukte schakelde het beeld van kleur naar zwart/wit en ging het beeld aan de wandel. Om proefjes te doen wilde ik de TX niet constant in laten staan. Oververhitte voeding zou daarvan het gevolg zijn. En wat zou de transistor eindtrap van de TS 690 doen? Dan maar een seconde in en een seconde uit etc. Ik heb daarvoor een 555 timer IC genomen, een NPN torretje en een reedrelais. Het geheel samen met een 9 Volt batterijtje in een metalen bakje; Schakelaar,plugje en LED completeren het geheel. Bijgaand schema toont de schakeling en is op een regenachtige middag op een stukje experimenteerplaat te monteren.

Wel enkele opmerkingen. Als je de contacten van het relais de seinsleutel laat vervangen meet dan eerst de stroom in het sleutelcircuit van je TX. Oudere zenders sleutelen wel 150 mA en daar kan een reedrelais niet tegen. Die brandt onherroepelijk vast. Bij een moderne tranceiver is de schakelstroom maar een paar milliampere. Ook kan je natuurlijk een zwaarder relais nemen.

In de documentatie van de 555 of 556 (dubbele 555) staan diverse toepassingen die ook voor ons amateurs wel eens van pas kunnen komen.
