De HF Versterker
In dit deel beginnen we met de bouw en de beschrijving van de uiteindelijke HF versterker. Voordat je tot de bouw overgaat, is het verstandig om eerst de benodigde onderdelen te verzamelen, vooral dw grote onderdelen omdat die belangrijk zijn Voor de afmetingen van de kast en de opstelling daarin.
Grote onderdelen
 | de buis met zijn buisvoet. |
| T1 de gloeistroomtrafo. |
| C16 van minimaal 1000pF, plaatafstand kan minimaal zijn, b.v. condensator uit omroepdoos. |
| Z1 zenerdioden met hun koelblokken. |
| relais 2 voor in- en uitkoppeling van het signaal. |
| L2 HF choke +- 120mm lang, 25mm rond. |
| L1 ferrietstaaf van +- 150mm lengte. |
| C11 tuning condensator van 250pF met een minimale plaatafstand van lmm per 1000V. |
| L3 t.e.m. L7 Pi-filter van rond 50mm, 150mm lang. |
| C12 loading condensator van minimaal 1500pF, plaatafatand minimaal 0,5mm. |
| S2 Pi-filter band schakelaar. |
Opstelling
Als je deze onderdelen geamaakt, gekocht of verzameld hebt, begin je met een opstelling te maken in de kast. Hoewel genoemde buizen zonder geforceerde koeling kunnen werken is het toch verstandig om een klein conputerblowertje mee te nemen op de achterkant van de kast, tegenover de buis. Het beste is om een kast te nemen of te maken met een horizontaal middenschot van alumunium (radio chasis principe).
Relais 1, de zenerdioden, trafo T1, spoel L1, spoel L9 t.e.m L13 en C16 monteer je aan de onderkant van deze plaat, het Pi-filter met schakelaar S2, de HF choke L2 en de afstemcondensatoren C11 en C12 aan de bovenkant. Neem voor deze opstelling rustig de tijd, zorg voor een zo logisch mogelijke opstelling voor wat betreft de afstanden tussen de componenten en de bedieningsorganen op het front. HF choke, L2, bij voorkeur verticaal opstellen. De pluqgen vopr HS, in- en uitgang en besturing kun je zowel op het front alswel op de achterkant monteren, al naar gelang je persoonlijke voorkeur. Als je bepaald hebt dat alles er wel in zal passen, kun je beginnen met het maken van de diverse onderdelen.

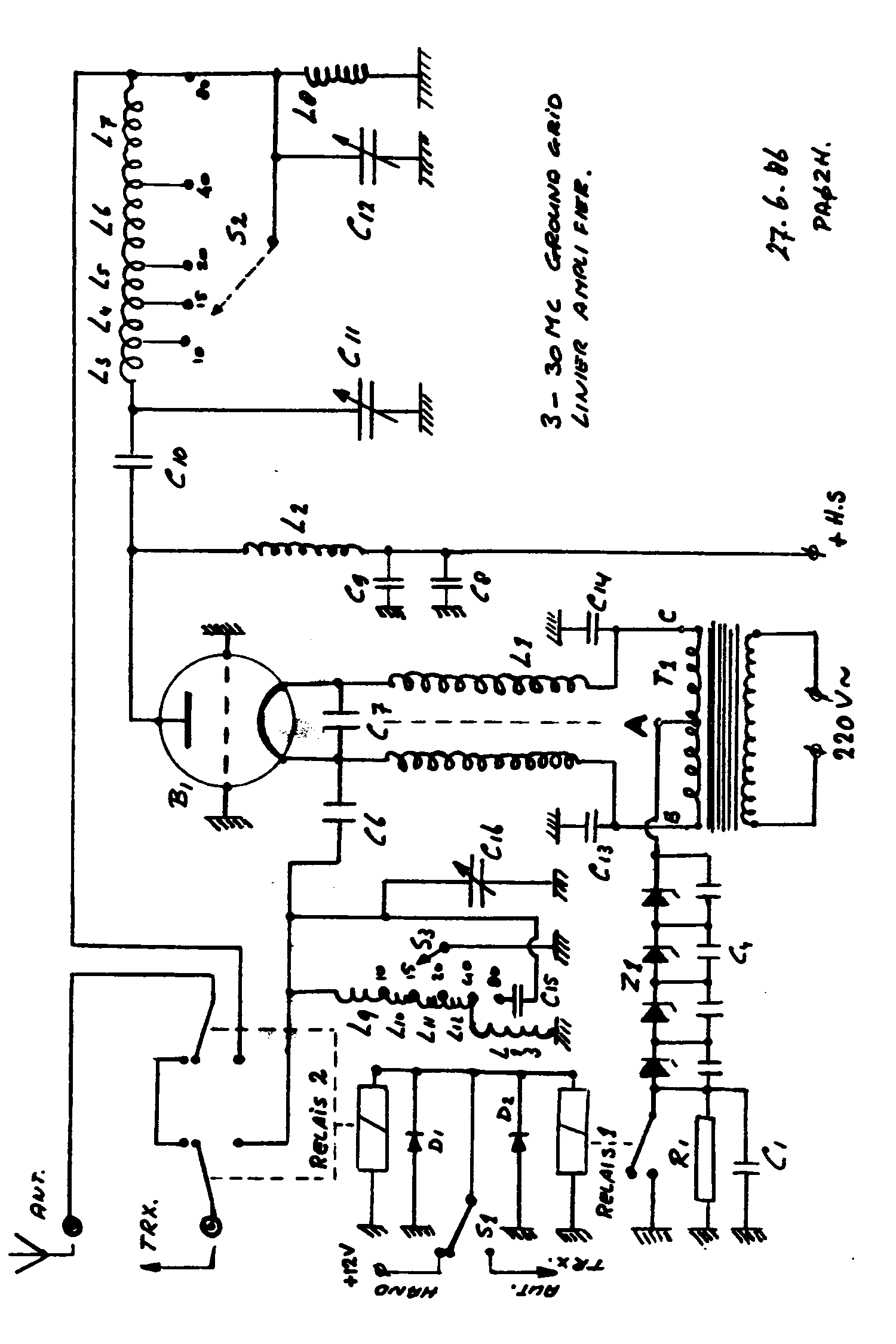

We beginncn links op het schema met relais 2. Dit behoeft geen coax-relais te zijn, het belangrijkste is dat de contacten van voldoende fornaat zijn om het geproduceerde vermogen over te brengen, b.v. 5A bij 1000W HF. Je kunt dit relais ook opsplitsen in 2 verschillende relais, een voor het uitgangssignaal en een voor het ingangssignaal, waarbij dit laatste veel kleinere afmetingen kan hebben. Relaisspoel 2 wordt overbrugd met een Si- diode D1 om de inductiespanningen weg te werken. Schakelaar S1 is bedoeld om de versterker zowel met de hand alswel automatisch vanuit je transceiver te besturen. De benodigde 12V (of 24V) kun je uit de transceiver betrekken of met een apart ingebouwd voedinkje. Voor S1 neem je een 3-standen wipschakelaar, waarbij de middelste stand de neutrale stand is. D2 is voor hetzelfde doel als D1. Relais 1 is het relais waarmee de voorspanning voor het 'Open en dicht' zetten van de buis wordt geschakeld. We komen hierop bij de werking van het geheel nog op terug. De contacten van dit relais moeten 0,8A bij max 250V kunnen schakelen. R1 is een draadgewonden weerstand van 33k 10W. C1 heeft een waarde van 10nF, 400V.
Tot 'ziens' in de volgende aflevering.
Succes, Bouke - PAoZH
